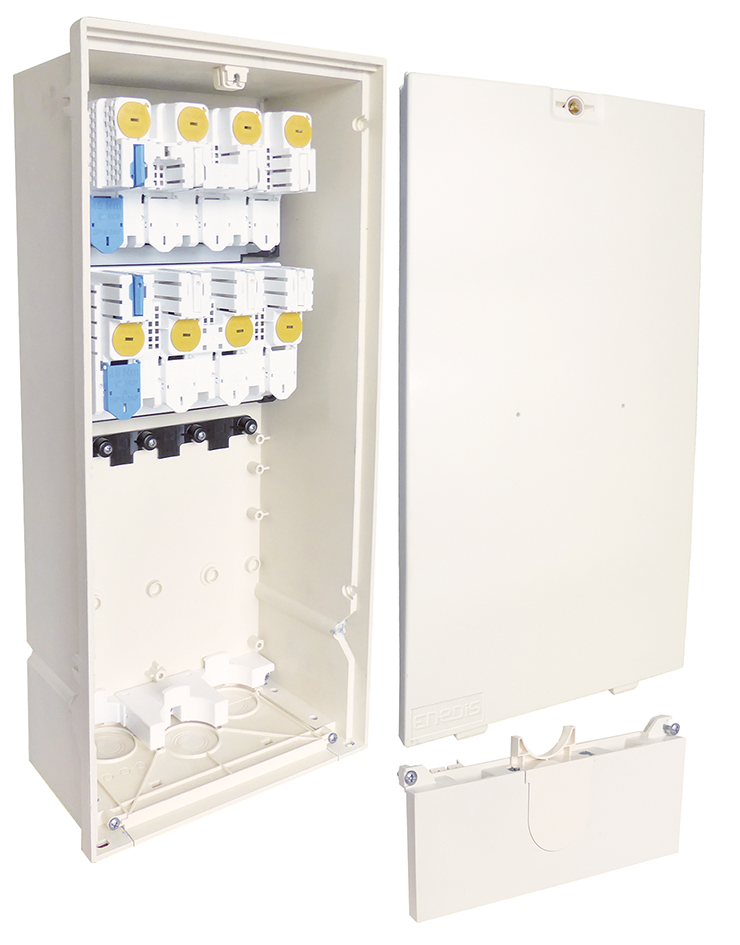

COFFRET ECP2D

Ces coffrets sont destinés à l’alimentation des immeubles collectifs ou des clients à puissance surveillée (BPS).

Degré de protection de l’enveloppe: IP43 (NF EN 60529) – IK10 (NF EN 62262). La protection IP2X de l’appareillage est assurée même panneau ouvert.

La fermeture du panneau par vis triangulaire offre toute sécurité; elle est également plombable et cadenassable.

2 versions sont disponibles: coffret (à encastrer à mi-hauteur) ou borne (à sceller ou encastrer dans le sol).

L’esthétique de l’enveloppe est semblable aux gammes REMBT et CIBE.

L’arrivée et le départ se font par le bas. Adaptés pour les conducteurs alu ou cuivre, ronds ou sectoraux de 50 à 240mm².

La connectique est constituée de 2 modules indépendants pour faciliter le raccordement. Cette dernière est équipée de vis de serrage à têtes fusibles.

Ce matériel assure deux fonctions :

• Fonction “coupure” 400A : utiliser 4 barrettes de neutre entraxe 115 mm (réf. 2407).
• Fonction “protection” 200A : utiliser 3 fusibles 200A entraxe 115mm (réf.3055) + 1 barrette de neutre entraxe 115 (réf.2407).

Ces coffrets sont prévus pour recevoir un dispositif de mise en court-circuit ou de réalimentation 400A.
